JZC350搅拌机属于自落式双锥反转出料的混凝土搅拌设备，其构造相对简单，本文就JZC350搅拌机构造作详细分析。

JZC350搅拌机由搅拌机构、进料机构、供水系统、电气系统、底盘等组成。

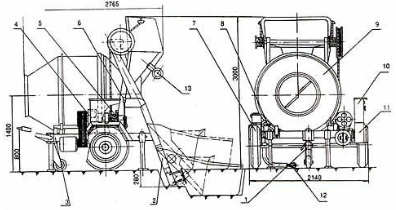

 1—前支轮   2—上料机架   3—底盘总成    4—减速系统  5—离合器  6—操纵杆

7—行走轮   8—托轮       9—搅拌筒      10—电器控制箱   11—罩壳    12—供水系统      13—进料机构

1.搅拌系统

JZC350搅拌机搅拌机构由搅拌筒、托轮和传动系统等组成。

搅拌筒是搅拌机的工作部件，搅拌筒为双锥形，筒内焊有两对高低叶片，交叉布置，分别与搅拌筒轴线成一定的夹角，搅拌筒转动时，叶片使物料提升下落的同时，还是物料轴向来回窜动。

2.传动系统

JZC350搅拌机传动系统减速箱为二级圆柱齿轮减速，其中搅拌传动采用摩擦传动，搅拌筒采取单边摩擦轮驱动形式。

3.上料机构

上料机构由上料斗、爬梯、接长轨道和落地轨道组成。

进料斗的升降及爬翻动作，由齿轮减速箱的输出轴通过轴端的进料离合器和钢丝绳卷筒带动，离合器由手动操纵杆控制。料斗的上.限位置由限位装置，自动脱开离合器。

4.供水系统

供水系统由电机、水泵、调节阀和管路组成。

电机通电后水泵即可将水直接注入拌筒，并通过调节阀来调节水的流量，（出厂时流量已调整合适）。搅拌所需的水量，是通过电气箱内的时间继电器直接控制水泵电机运转时间来实现的。
