JDC500搅拌机

JDC500搅拌机

JDC500搅拌机是单卧轴强制式混凝土搅拌机,该搅拌机维修保养方便,卸料快,搅拌质量好,移动方便,深受客户的喜爱。出料容量:500L,生产能力:25-30m³/h,电机功率:18.5kw。



产品优点

1.CNC加工中心全进口数控设备,保证产品加工水平;

2.操作规程严格按照 ISO9002标准执行,品控严格;

3.电动开门式出料,避免了转动罐体式出料余留残料的弊端;

4.操作简单,采用联轴节传动机构和方便运料的机架,维修保养方便。



产品参数

公称容量:500升 理论生产率:25-30m³/h
额定进料容量:800升 搅拌轴转速:27.6
骨料.大粒径(卵石/碎石):60mm 料斗平均提升速度:19m/min
搅拌时间:30s 供水方式:时间继电器
工作循环次数:70/h



产品细节

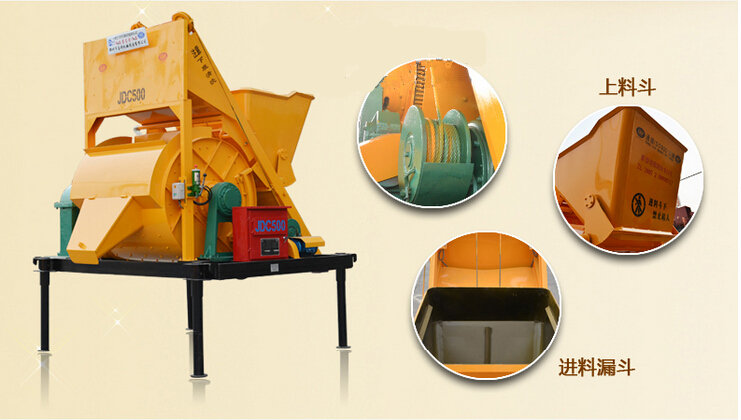

一.上料系统

JDC500搅拌机的上料系统由提升机构、上料斗、上料架、进料漏斗等部件构成。

上料架由轨道和接长轨道等构成,轨道架由螺栓连接搅拌筒及机架。接长轨道由螺栓连接在轨道架上,运输与存入时可卸下。

提升机构由制动电机、三级减速箱、卷筒、钢丝绳等组成。

制动电动机可保证料斗在满载情况下在上料架任意位置均能停止。

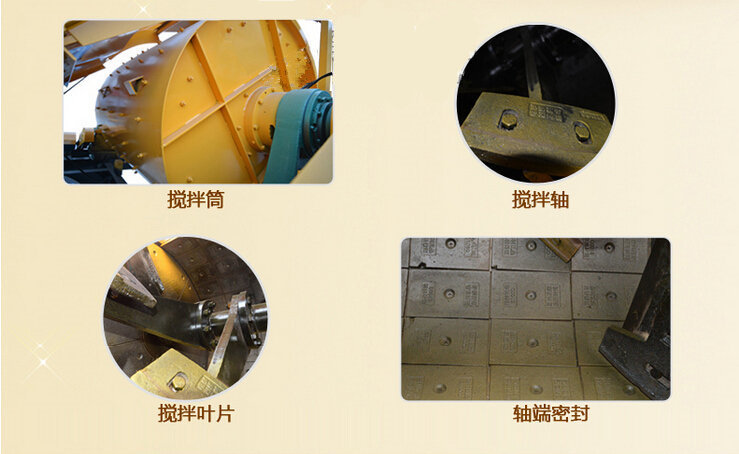

二.搅拌装置

JDC500搅拌机的搅拌装置由搅拌筒,搅拌轴、搅拌叶片和轴端密封等部件构成。

搅拌筒为整体焊接工艺,筒内装有两种衬板,其中侧衬板12块,弧形衬板77块。由沉头螺钉与筒体紧固连接。衬板为耐磨合金铸铁,耐磨性好,使用寿命长。

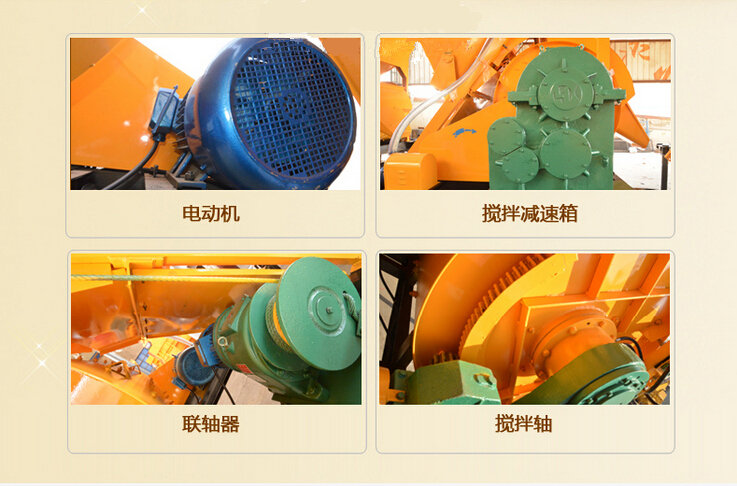

三.搅拌传动系统

搅拌机的搅拌传动系统由电动机,搅拌减速箱和联轴器及搅拌轴部件构成。电动机装在固定在机架底盘的端面上,带动动力减速箱与联轴器使搅拌轴转动进行搅拌。

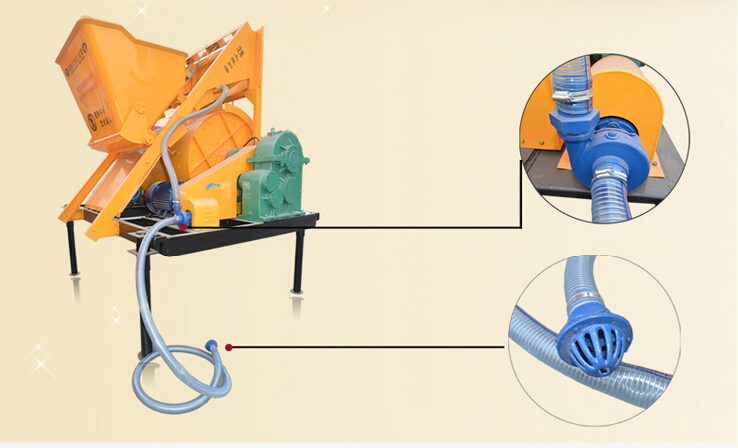

四.供水系统

JDC500搅拌机的供水系统由微型水泵、底阀、吸水管、闸阀、输水管、喷水管等部件构成。

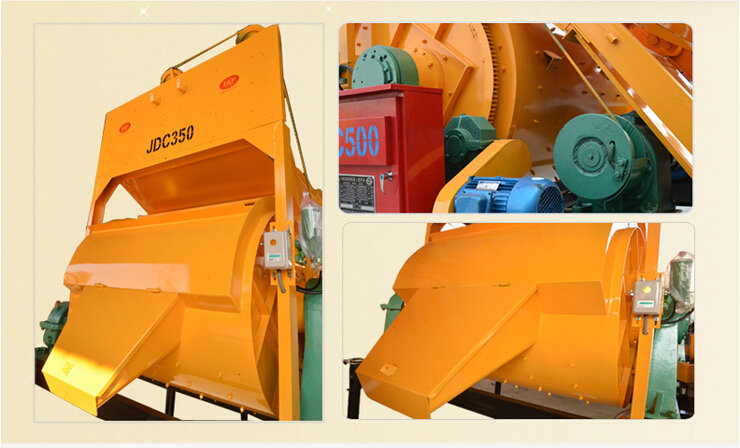

五.卸料机构

JDC500搅拌机的卸料机构采用新型设计高强度齿条,为滚动式直式翻转快速出料结构。JDC500搅拌机的卸料机构出料快,放料净,放料可控等优点,无关门卡料现象。

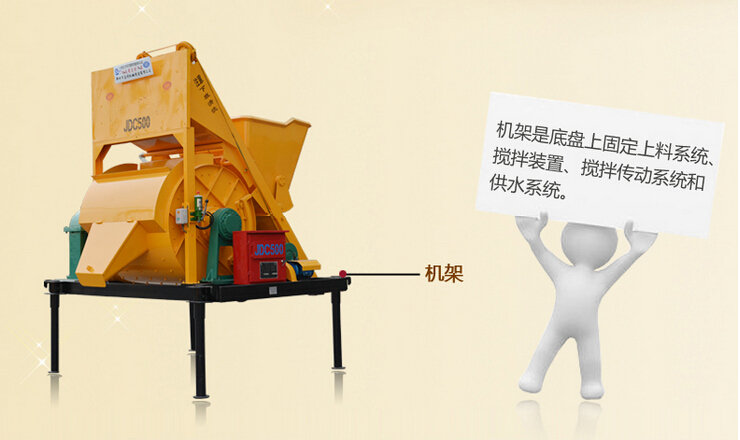

六.机架

JDC500搅拌机的机架由底盘、支腿、行走轮胎部件构成。

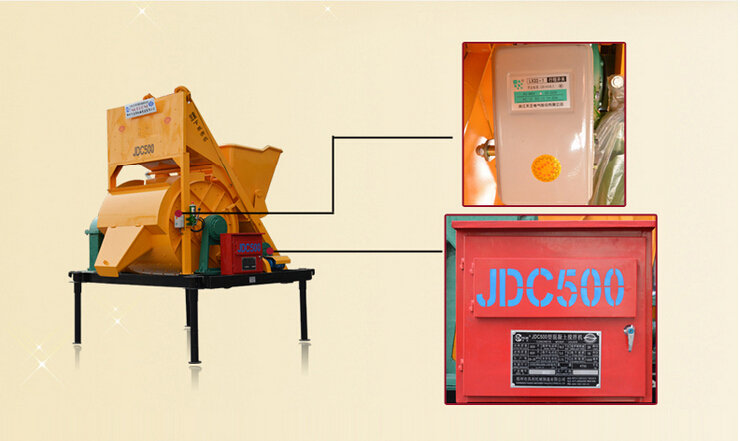

七.电气控制系统

本系统包括搅拌用电动机,提升用制动电动机,微型水泵电机蜗轮箱出料电机五个行程开关与控制箱,控制箱安装在上料架上位于操作侧。



常见问题

1.JDC500搅拌机的上料系统是怎么样进行工作的?

首先将搅拌的拼命物料按顺序装入料斗内。上料时启动上料系统的卷扬机,使卷筒上钢丝绳经滑轮组牵引料斗沿上料架向上运行,当料斗运行到一定高度时,其斗门底部的一对滚轮进入上料架水平岔道,斗门自动打开便开始卸料。料斗继续上升斗门开到一定角度时终点行程开关控制电机制动,料斗运行停止,此时物料经进料漏斗落入搅拌筒内,同时进行搅拌。

上料架由轨道和接长轨道等组成,轨道架采用螺栓与搅拌筒及机架连接。接长轨道用螺栓连接在轨道架上,运输及存入时可拆下。

提升机构由制动电动机和三级减速箱及卷筒,钢丝绳等组成。

制动电动机可保证料斗在满载情况下在上料架任意位置均能可靠地停止。

2.JDC500搅拌机的搅拌装置是什么?

它的搅拌系统由搅拌筒,搅拌轴、搅拌叶片和轴端密封等组成。

搅拌筒是整体焊接而成,筒内装有二种衬板,其侧衬板12块,弧形衬板77块采用沉头螺钉与简体坚固联接。衬板用耐磨合金铸铁制成,耐磨性好,使用寿命长,由于骨料于衬板接触情况不一样。衬板磨损不均匀,为提高衬板使用时间,可相互调换。

搅拌筒中心处水平配置一根搅拌轴,轴上装有两组共6个搅拌叶片。两组叶片分别按左右螺旋形间断布置,靠近筒体侧衬板的是侧叶片,搅拌叶片用螺栓与搅拌臂端部的臂析连接,而搅拌臂根部通过螺栓与搅拌轴上的固定件连接。当搅拌转动时,两组搅拌叶片迫使混合物料做左、右螺旋形运动,即圆周运动和轴向运动,这种搅拌方式料流强烈,可在短时间内拌制成均匀的混凝土。

搅拌时片与衬板的间隙量应不低于4mm,若磨损超过此数值应及时进行调整,以保证搅拌始终处于正常状态。
